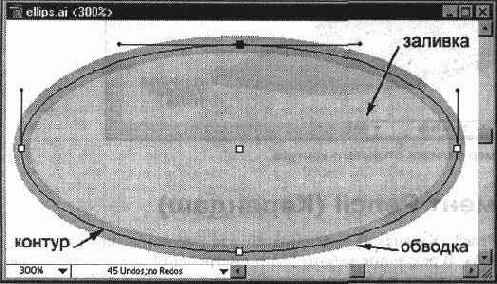

Пример контура эллипса с обводкой





Обычно контур состоит из нескольких сегментов, представляющих собой элементарные кривые Безье и соединенных в опорных точках или узлах. При перемещении одной опорной точки сегменты, связанные с нею, меняют свою форму. Контур может быть открытым, когда начальная и конечная точки не замкнуты, и закрытым, когда начальная и конечная точки сливаются в одну точку. У замкнутого контура теряется смысл начала и конца (хотя это не так для программы, которая в своей основе содержит стандарты языка PostScript, однозначно трактующего начальную и конечную точку в связи с необходимостью определить направление для управления заливкой в составных контурах). При заливке открытого контура программа проводит воображаемую прямую линию, соединяющую начальную и конечную точки, и заполняет его как закрытый контур (Рисунок 5-2). Для пользователей, привыкших к программе CorelDRAW!, это может оказаться новостью, поскольку в этой программе открытый контур нельзя заполнить (и вполне логично) цветом или декоративной заливкой.
