Цилиндр
1. В панели Create щелкните по кнопке Cylinder (Цилиндр). Раскроется свиток свойств цилиндра (рис. 2.32).
Рис. 2.32. Параметры примитива Cylinder представляют собой размеры и установки для вырезания частей цилиндра
2. В окне проекции Perspective перетащите основание цилиндра.
3. Отпустите кнопку мыши, чтобы установить радиус основания (рис. 2.33).

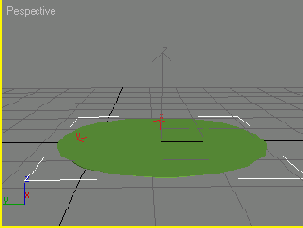

Рис. 2.33. Перетащите курсор, чтобы построить основание цилиндра
4. Не нажимая кнопку мыши, переместите курсор вверх в окне проекции.
5. Щелкните мышью, чтобы установить параметры высоты (рис. 2.34).

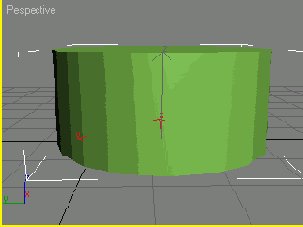

Рис. 2.34. Установите высоту
Совет
Установите флажок для параметра Slice On (Вырезать часть) и затем укажите параметры полей Slice From (Отрезать от)и Slice To (Отрезать до) для того, чтобы вырезать
часть (рис. 2.35).

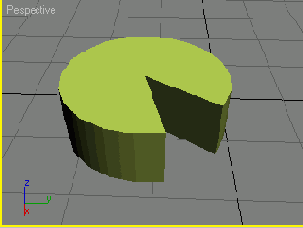

Рис. 2.35. Используйте параметры вырезания, чтобы создать отдельные «клинья» цилиндра
