Инструмент Array создает массив клонов, трансформируя их в трех измерениях. Диалоговое окно Array включает:
группу Type of Object (Тип объекта) -позволяет выбрать тип клонирования при создании массива (копия, образец или экземпляр) - см. рис. 5.50;
группу Array Dimensions (Измерения массива) - позволяет выбрать количество измерений, которое вы хотите использовать в массиве, и количество объектов для каждого измерения массива. Параметр Incremental Row Offsets (Увеличение смещения ряда) настраивает расстояние между рядами (рис. 5.51);
индикатор Total in Array (Всего в массиве) - указывает общее количество объектов конечного массива. Подсчитывается путем умножения количества объектов в каждом измерении (рис. 5.52);
группу Array Transformation (Трансформации в массиве) - указывает текущую систему координат и позволяет вам установить инкрементные или общие значения для каждой трансформации. Вы щелкаете по левым стрелкам для ввода инкрементных значений; по правым - для ввода общих. Если установить флажок Re-Orient (Переориентировать), клоны будут следовать направлению вращения. Если установлен флажок параметра Uniform (Равномерно), шкалы Y и Z отключатся, а значение шкалы X применится ко всем осям (рис. 5.53).
Рис. 5.50. В группе Type of Object вы выбираете тип клонирования

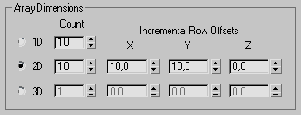

Рис. 5.51. В группе Array Dimensions вы настраиваете количество измерений для массива и количество объектов в каждом измерении
Рис. 5.52. Значение Total in Array - это количество объектов, которые появятся в конечном массиве
Рис. 5.53. Группа Array Transformation позволяет выбрать трансформации, которые будут использованы в массиве, и настроить их параметры
