Выравнивание объекта по виду
Инструмент Align to View (Выравнивание по виду) прикрепленной панели Align выравнивает объект относительно координат экрана активного окна проекции, используя центр опорной точки объекта и локальные оси.
1. Выделите объект.
2. Выберите инструмент И Align to View на прикрепленной панели Align. Появится диалоговое окно Align to View (рис. 5.82).
Рис. 5.82. Диалоговое окно Align to View выравнивает объекты по зрительной плоскости активного окна

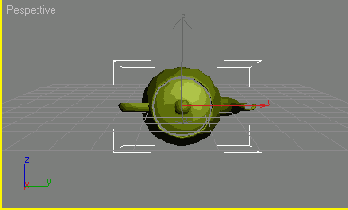

В окне Align to View объект выравнивает выделенную ось по активному окну (рис. 5.83).
Рис. 5.83. Объект выравнивается по выделенным осям
3. При необходимости измените ось выравнивания в диалоговом окне Align to View (рис. 5.84).
Рис. 5.84. Когда вы меняете ось выравнивания, объект сразу же меняет ориентацию относительно оси
4. Чтобы повернуть объект на 180° относительно оси выравнивания, установите в диалоговом окне флажок Flip (Развернуть) - рис. 5.85.
Рис. 5.85. Установите флажок Flip, чтобы при выравнивании развернуть объект на 180°
5. Щелкните по кнопке ОК
