Удаление части сетки


1. Выделите какой-нибудь объект.

2. Откройте панель Modify .

3. Преобразуйте объект в редактируемую сетку или примените к нему модификатор Edit Mesh .

4. Установите уровень выделения компонентов, которые хотите удалить.

5. Выделите часть сетки, которую хотите удалить (рис. 8.75).

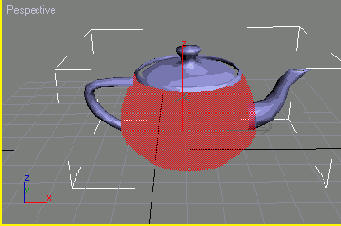

Рис. 8.75. Выделение корпуса чайника

6. Щелкните по кнопке Delete или нажмите клавишу Delete . Если вы работаете на уровне Edge, Face, Polygon или Element , появится диалоговое окно Delete Face (рис. 8.76).


Рис. 8.76. Диалоговое окно Delete Face содержит вопрос «Удалить изолированные вершины?»

7. Щелкните по кнопке Yes . Выделенная часть сетки будет удалена (рис. 8.77).

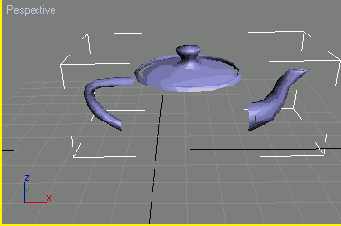

Рис. 8.77. После удаления корпуса чайника

Совет

Изолированные вершины обычно рассматриваются как ненужные. Они не визуализируются, но вносят лишнюю путаницу в вашу модель. Единственная возможная причина их хранения - необходимость для построения новых граней.

Если вы присоединили два объекта, пересекающихся друг с другом, удалите грани  в области пересечения, чтобы повысить качество визуализации.

Используйте команду Create для восстановления случайно удаленных граней и вершин.
