Оконтуривание сплайна
Команда Outline (Контур) сдвигает под-объект сплайна на заданное расстояние от исходного сплайна и объединяет новый подобъект с исходным.
Создание контуров используется в архитектурном моделировании, чтобы придать стенам толщину. С помощью этой команды можно также придать толщину объектам вращения.
1. Выделите форму.
2. Щелкните по кнопке
3. Преобразуйте форму в редактируемый сплайн или примените к ней модификатор Edit Spline.
4. Установите уровень редактирования сплайнов с помощью кнопки
5. Выделите сплайн для оконтуривания.
6. Задайте значение расстояния между исходным сплайном и контуром в поле Outline (рис. 9.62). Появится новый сплайн по контуру исходного. Этот сплайн является частью той же самой формы (рис. 9.63).
Рис. 9.62. Установка параметра оконтуривания. Положительное значение дает контур вне оригинала, а отрицательное - внутри него
Если вы хотите сдвинуть сплайн и его контур на одинаковые расстояния от исходного, поставьте флажок Center (Центрировать).

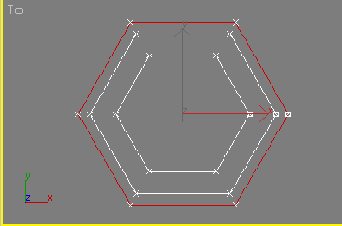

Рис. 9.63. Результат применения команды Outline
Совет
Чтобы придать вазе толщину, оконтурьте профиль ее стенки перед вращением (см. рис. 9.64).
Команда Mirror (Отразить) создает отражения относительно вертикальной и/или горизонтальной осей. С ее помощью вы также можете размножить сплайн (рис. 9.65).

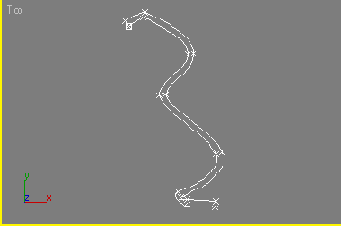

Рис. 9.64. Оконтуривание стенки вазы перед вращением придаст вазе толщину

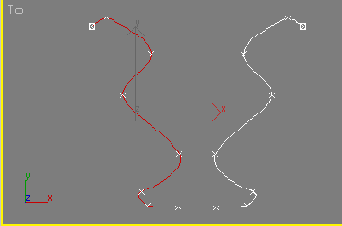

Рис. 9.65. Используйте команду Mirror, чтобы отразить или размножить сплайн
