Соединение двух вершин


Команда Connect (Соединить) выстраивает прямолинейный сегмент между двумя концевыми точками сплайна независимо от значений и направлений касательных соединяемых вершин.

1. Выделите форму.

2. Щелкнув по кнопке

, откройте панель Modify.

3. Преобразуйте форму в редактируемый сплайн или примените к ней модификатор Edit Spline.

4. Установите уровень редактирования вершин с помощью кнопки

.

5. Выделите концевую вершину (рис. 9.44).

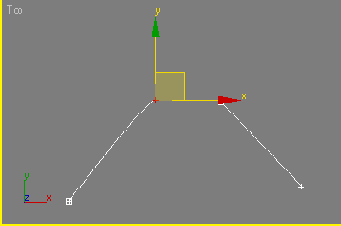

Рис. 9.44. Выделите концевую вершину

6. Щелкните по кнопке Connect в свитке Geometry (рис. 9.45).



Рис. 9.45. Щелкните по кнопке Connect

7. Перетащите курсор мыши от выделенной вершины к другой концевой вершине (рис. 9.46). Вершины соединятся сегментом (рис. 9.47).

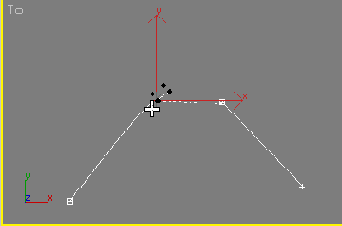

Рис. 9.46. Перетащите соединение от первой концевой вершины к следующей

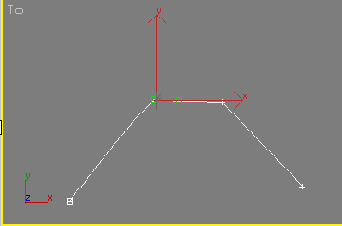

Рис. 9.47. После выполнения команды Connect между двух вершин появляется прямолинейный сегмент
