Управление прозрачностью с помощью текстуры


Используя наложение текстурных карт, можно управлять прозрачностью материала (opacity mapping). Светлым участкам карты соответствуют непрозрачные области материала, темным - прозрачные. Такой способ наложения текстур можно использовать для создания новых ребер без усложнения сетки объекта.

1. Выберите образец материала.

2. В свитке Basic Parameters щелкните по маленькой серой кнопке рядом с полем параметра Opacity (Непрозрачность). Затем выберите карту из обозревателя материалов и текстурных карт или перетащите текстуру на кнопку. Обычно для подобных целей создается специальная черно-белая карта. Для тренировки можно использовать текстуру шахматной доски (Checker) -рис. 14.41.


Рис. 14.41. Объект с частично прозрачной текстурой

3. Настройте основные параметры материала. Например, если вы хотите сделать материал двусторонним, установите флажок 2-Sided (Двусторонний).

4. Назначьте материал объекту. Затем щелкните по кнопке

Show Map in Viewport (Показать текстуру в окне проекции). Карта прозрачности отобразится на поверхности объекта в виде темных и светлых участков.

5. Щелкните по кнопке

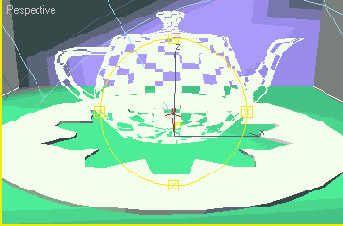

Go to Parent (Перейти к родительскому компоненту). Затем выполните команду Show Map in Viewport (Показать текстуру в окне проекции) на корневом уровне. Объект станет прозрачным в темных участках карты (рис. 14.42).



Рис. 14.42. Вид объекта с текстурой прозрачности в окне проекции дает представление о том, как он визуализируется в трехмерном варианте

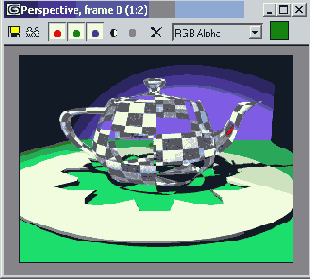

6. Визуализируйте сцену. Если вы установили флажок 2-Sided, внутренняя поверхность объекта станет видимой сквозь прозрачные участки внешней (рис. 14.43). Чтобы внутренняя поверхность была лучше видна, выключите опцию Receive Shadows (Получать тени) в диалоговом окне Object Properties (Свойства объекта).



Рис. 14.43. Внутренняя поверхность трехмерного объекта видна сквозь прозрачные участки внешней поверхности

Совет

Трассируемые (Raytraced) тени отбрасываются от граней текстуры прозрачности, а не от граней объекта.

Текстуру прозрачности можно генерировать с использованием альфа-каналов 32- битного растрового изображения, установив флажок Mono Channel Output to Alpha (Вывод одного альфа-канала) в свитке Bitmap Parameters (Параметры растровой текстуры).
